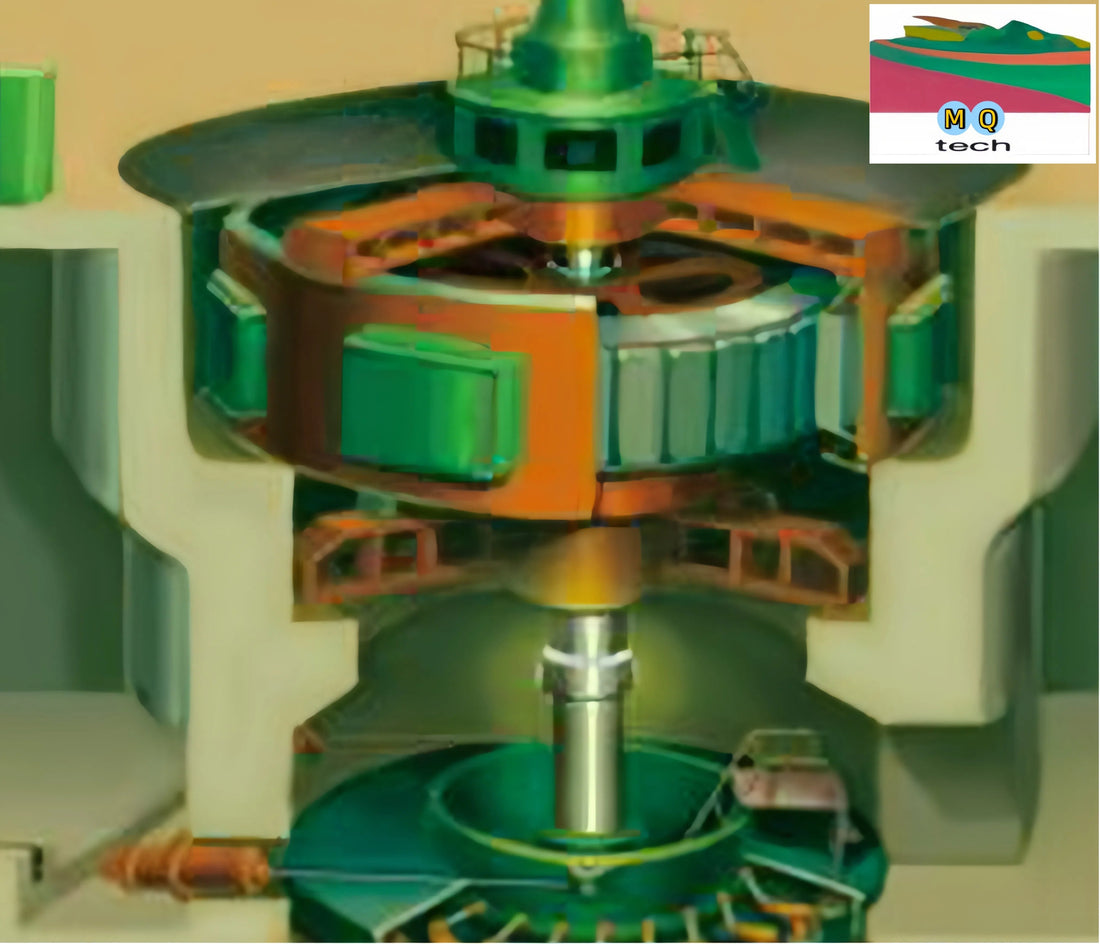

**I. Información del proyecto**
"CENTRAL HIDROELECTRICA GENERACIÓN POTENCIA 6MW". La elevación de la sala de generadores es de 17,1 metros. Considerando las características del terreno local, se requiere instalar de manera adecuada los equipos relacionados con la generación hidroeléctrica, incluyendo: - Turbina de agua (Water Turbine)
- Generador (Generator) - Equipos de control eléctrico (Electric Control Equipments)
- Regulador de velocidad (Governor) - Válvula de bola de entrada (Inlet ball valve) - Transformador principal (Main Transformer) - Transformador de servicio (Service Transformer)
- Sistema de agua de refrigeración (Cooling Water System)
- Sistema de aire comprimido (Pressure Air System) - Sistema de aceite (Oil System).
**II. Preparación antes de la instalación**
**(1) Preparación técnica**
- Organizar a los técnicos para familiarizarse con los planos de construcción y manuales de instalación de los equipos, comprendiendo sus características técnicas, requisitos de instalación y parámetros.
- Elaborar un plan detallado de instalación y manuales de operación, realizar una transmisión de conocimientos técnicos.
- Verificar los modelos, especificaciones y cantidades de los equipos según la lista, comprobando que las condiciones externas de los equipos estén intactas y sin daños.
**(2) Preparación del sitio**
- Limpiar los desechos y residuos en la sala de generadores, asegurando que el área de instalación esté limpia y plana.
- Preparar los cimientos y componentes preinstalados para los equipos según su ubicación, verificar su resistencia y nivelación.
- Construir andamios y plataformas operativas para garantizar la seguridad durante la instalación.
**(3) Preparación de equipos y materiales**
- Transportar todos los equipos al sitio de instalación y almacenarlos adecuadamente para evitar humedad o daños.
- Preparar herramientas, instrumentos y materiales necesarios, como grúas, carretillas, llaves, niveles, etc.
**III. Pasos de instalación de equipos**
**(1) Instalación de la válvula de bola de entrada**
- Realizar tratamientos en la base prevista para la tubería de entrada, asegurando que sea sólida y plana.
- Utilizar una grúa para transportar la válvula de bola de entrada a la posición de instalación, ajustando su ubicación y dirección para alinearse con el eje de la tubería.
- Fijar la válvula de bola a la tubería mediante tornillos o soldadura, asegurando una conexión hermética.
- Instalar el mecanismo de operación y control de la válvula, realizar ajustes para garantizar su apertura y cierre fluidos.
**(2) Instalación de la turbina**
- Instalar la base de la turbina en la posición prevista en la sala de generadores, ajustando su nivelación con un nivel para cumplir con los márgenes permitidos.
Instalar el eje principal y los rodamientos de la turbina hidráulica, asegurando que la verticalidad y la alineación coaxial cumplan con los requisitos. Lubricar y sellar los rodamientos para evitar fugas de aceite y desgaste.
Conectar las tuberías entre la turbina hidráulica y la válvula de bola de entrada de agua, realizar una inspección de sellado para garantizar la ausencia de fugas.
**(III) Instalación del generador**
Instalar la base del generador sobre su fundación, ajustar la nivelación y posición para alinearla con el eje principal de la turbina hidráulica.
Levantar y montar el estator y el rotor del generador en su ubicación de instalación, asegurando la uniformidad del entrehierro entre ambos y utilizar herramientas especializadas para ajuste y medición.
Instalar el sistema de refrigeración, ventilación y componentes eléctricos del generador, garantizando la circulación adecuada del aire de refrigeración y la conexión eléctrica sólida y confiable.
Realizar pruebas de aislamiento y ensayos de resistencia dieléctrica en el generador para verificar que cumplan con los requisitos eléctricos.
**(IV) Instalación del regulador de velocidad**
Seleccionar una ubicación adecuada dentro de la sala del generador para instalar el gabinete del regulador, asegurando su fijación sólida y nivelación correcta.
Conectar los cables de señal de control y retroalimentación entre el regulador de velocidad y la turbina hidráulica, verificando que la transmisión de señales sea normal.
Instalar el sistema hidráulico o la transmisión mecánica del regulador de velocidad, realizar ajustes y pruebas para garantizar que pueda regular la velocidad de la turbina hidráulica según las variaciones de carga.
**(V) Instalación de equipos de control eléctrico**
Instalar gabinetes de control eléctrico, protecciones y otros equipos en la sala de control de la sala del generador, siguiendo el diseño arquitectónico.
Conectar los cables eléctricos entre los equipos, asegurando su distribución ordenada, conexión segura y etiquetado.
Instalar mesas de operación y instrumentos de visualización del sistema de control eléctrico, realizar ajustes para garantizar operación flexible y precisión en las lecturas.
**(VI) Instalación de transformadores principales y de uso local**
Instalar los transformadores principales y de uso local sobre sus bases, utilizando carros hidráulicos y cadenas de polea para ajustar su posición y nivelación.
Conectar los conectores de alta y baja tensión del transformador con las líneas de transmisión y el sistema eléctrico de uso local, realizar pruebas de aislamiento y ensayos de resistencia dieléctrica para garantizar conexiones eléctricas confiables.
Instalar dispositivos de refrigeración, protección y instrumentos de monitoreo del transformador, realizar ajustes para asegurar su funcionamiento normal.
**(VII) Instalación de sistemas auxiliares**
**Sistema de agua de refrigeración**: Instalar bombas de agua de refrigeración, intercambiadores de calor, tuberías y válvulas, realizar conexiones y verificar sellado. Realizar limpieza y ajustes del sistema de agua de refrigeración para garantizar caudales y temperaturas adecuados.
**Sistema de aire comprimido**: Instalar compresores de aire, tanques de almacenamiento, tuberías y sistemas de control, realizar pruebas de hermeticidad y ajustes para asegurar estabilidad de presión y caudal.
**Sistema de aceite**: Instalar bombas de aceite, depósitos, intercambiadores de calor de aceite y filtros, conectar y limpiar las tuberías de aceite. Realizar llenado y filtración del aceite para garantizar calidad según los requisitos del equipo.
**IV. Inspección de calidad e instalación de pruebas**
**(I) Inspección de calidad**
Realizar auto-inspección y revisión mutua después de la instalación de cada equipo, verificando que la ubicación, nivelación, verticalidad, espaciado y otros parámetros cumplan con los requisitos.
Evaluar la calidad de la instalación según normas y estándares, como calidad de soldaduras, torque de tornillos y aislamiento eléctrico.
Organizar y revisar los registros de instalación para garantizar trazabilidad de la calidad de instalación.
（二）调试
Tras la instalación completa de todos los equipos y su verificación, se realizarán pruebas de sincronización del sistema. En primer lugar, se llevarán a cabo pruebas individuales de los equipos para verificar el estado de funcionamiento y los parámetros de rendimiento.
Se realizarán pruebas de sincronización entre la turbina hidráulica y el generador, ajustando la apertura del sistema de distribución de agua de la turbina y la corriente de excitación del generador, para garantizar que el generador produzca voltaje y frecuencia estables.
Se realizarán pruebas del sistema eléctrico de control, verificando la confiabilidad de la acción de los dispositivos de protección y la precisión de la transmisión de señales.
Se realizarán pruebas integrales del sistema, simulando diversas condiciones de operación, para verificar la estabilidad y confiabilidad de los equipos generadores.
**V. Medidas de seguridad**
Durante la instalación, se cumplirá estrictamente con los procedimientos de operación segura. Los trabajadores deberán usar equipo de protección personal, como cascos y cinturones de seguridad.
Al utilizar equipos de elevación como grúas y carretillas, se garantizará que su rendimiento sea adecuado y que los operadores estén certificados. Se designará personal especializado para dirigir las operaciones de elevación, asegurando la seguridad durante el transporte.
Al instalar y ajustar equipos eléctricos, se desconectará la energía y se colocará una señal de "Trabajo en curso, no cierre la energía". Se utilizarán herramientas aislantes para prevenir accidentes de electrocución.
Al realizar trabajos de soldadura y corte (actividades con llama), se solicitará la aprobación de seguridad, se implementarán medidas antiincendio y se proporcionarán extintores, asegurando la seguridad contra incendios.
**VI. Organización de personal y planificación del cronograma**
**(1) Organización del personal**
Se establecerá una oficina de proyecto de instalación, equipada con responsables como el jefe de proyecto, el técnico principal, el supervisor de seguridad y el responsable de calidad, junto con trabajadores especializados en la instalación de turbinas hidráulicas, generadores, sistemas eléctricos, soldadores, operadores de grúas, etc.
**(2) Planificación del cronograma**
Se elaborará un plan detallado de instalación según el tiempo de llegada de los equipos y la cantidad de trabajo. Se organizará el orden de instalación y el plazo de cada equipo, asegurando la finalización oportuna del trabajo. Durante la instalación, se revisará periódicamente el avance del trabajo, se ajustará el plan a tiempo y se resolverán problemas que afecten el progreso.
A través de los pasos de instalación y el plan razonables mencionados anteriormente, se garantizará la calidad de instalación de los equipos del proyecto hidroeléctrico "PAROTAS" de 6 MW, permitiendo que los equipos generadores operen de manera segura, estable y eficiente.
------------------
